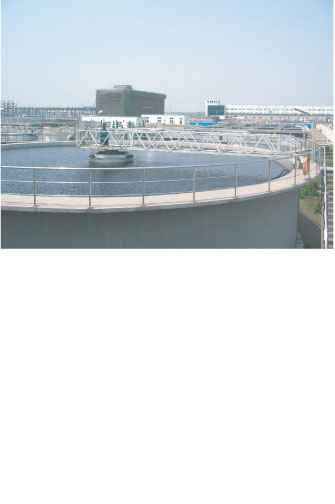

ZCGX型垂架式中心傳動刮吸泥機

1、用途
一、 ZCGX型垂架式中心傳動刮吸泥機適用于中心進水、周邊出水、中心排泥的大、中型池徑的輻流式沉淀池；主要用于城鎮污水處理廠二次沉淀池的吸排泥。

2、結構及工作原理
  該設備采用中心傳動、垂架式，污水從進水柱管流入導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及泥刮板轉動，刮板將污泥刮集后由吸泥管依靠池內靜水壓抽吸至集泥槽內排入中心泥缸，再通過中心排泥管排出池外，水面的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。

3、主要特點
工作橋采用半橋式，其材質可采用碳鋼或不銹鋼結構；
驅動裝置采用斜齒輪減速機與渦輪減速機相組合，保證輸出扭矩及轉速，傳動效率高；
減速機內設有過力扭矩保護裝置，運轉安全可靠；
撇渣方式有兩種：板式撇渣和管式撇渣；
各吸泥管自成單元，可通過吸泥管管口的開度來調節流量，從而控制污泥回流比；
設備操作簡便，可直接就地/遠程控制設備的運行。

4、型號說明
