ZCX型中心傳動單（雙）管吸泥機

一、用途
        ZCX型中心傳動單（雙）管吸泥機適用于周邊進水、周邊出水、中心排泥的大、中型池徑的沉淀池主要用于城鎮污水處理廠二次沉淀池的吸排泥。
二、結構及工作原理
        該設備采用中心傳動、垂架式，污水進入周邊配水槽內，經槽底配水孔均勻地流入池內，并在周邊擋水裙板的作用下，水流從池底流向中心，污泥依靠自重沉積于池底，從而形成泥水分離，驅動裝置驅動中心豎架旋轉，并帶動刮臂及吸泥管旋轉，在靜水壓力的作用下，污泥均勻地進入吸管上布置的吸口，然后通過中心排泥管經排泥井的套筒閥排出池外，排泥量的大小可由套筒閥的升降度來控制，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。
三、主要特點
        1、沉淀池的周邊進、出水槽采用邊斷面設計，保證了沉淀池周邊均勻配水和出流。
        2、驅動裝置采用斜齒輪減速機與蝸輪減速機相組合，保證輸出扭矩及轉速，傳動效果高；減速機內設有過力扭矩保護裝置，運轉安全可靠；
        3、當Φ≤40m時，采用單側吸管，Φ＞40m，則采用雙側吸管；
        4、吸泥管以水平穿孔管方式排泥，對池內的異重流不產生無干擾，確保出水的穩定性。
        5、在錐形吸泥管上的吸泥口經獨特設計，采用變孔距，由里向外，由小變大，確保全池底面的均衡吸泥、提高吸泥濃度，節省污泥回流動力；
        6、撇渣方式有兩種：板式撇渣和管式撇渣（常規采用前種）；
        7、設備操作簡便，可直接就地/遠程控制設備的運行。

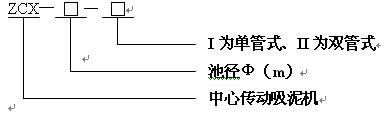

四、型號說明
